產品介紹
電參數采集模塊概述：
YFC-303G-A3三相3路智能電參數采集單元，可替代常規變送器及測量這些變送器的輸入模塊，通訊模塊等產品。產品采用 新電子測量技術和進口專用IC設計而成?？蓽y量三相3回路電路中三路電壓，電流的真有效值，功率、功率因數、頻率、電能等幾十種參數。產品帶有RS-485接口，MODBUS-RTU協議，可以連接上位機遠程傳輸數據，兼容各大組態軟件，MCGS施耐德等工業觸摸屏PLC等，可作為PLC的擴展模塊或其它模塊安裝同 RS485總線上，以地址碼區分，便于計算機編程開發。35MM導軌安裝，使用方便，操作簡單，性能穩定可靠廣泛應用于各種工業測控系統，性價比非常高。
電參數采集模塊參數：
|
項目
|
參數
|
|

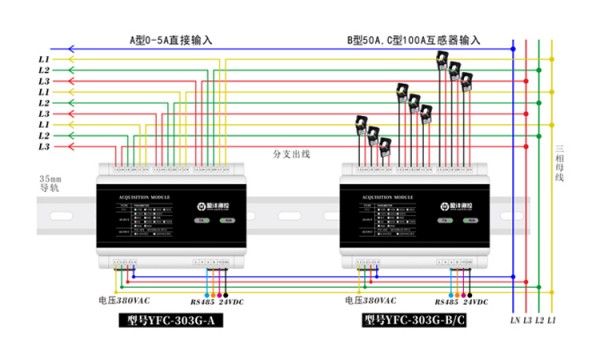

接線方式
|
三相三線，三相四線
|
|
輸入量程
|
3*(相電壓): 100V、250V(線電壓430V) （默認250V訂貨時注明）
|
|
3*三相電流:0～5A （默認端子接線）
|
|
測量精度
|
頻率:0.1 ，電壓電流:0.2 ，電能:1 ，其它:0.5
|
|
電網頻率
|
40～60Hz
|
|
信號過載
|
電流輸入1.2倍量程可正確測量
|
|
瞬間10周波，電壓3倍，電流5倍量程無損壞
|
|
信號處理
|
16Bit
|
|
采樣速率
|
4000Hz/S /通道
|
|
通訊接口
|
RS-485接口,標準MODBUS-RTU協議 ±15KV ESD保護 （默認1#）
|
|
波特率1200、2400、4800、9600、19200Bps （默認9600）
|
|
工作電源
|
+9V～24VDC選配85～265VAC/100～370VDC 50/60Hz （默認24VDC）
|
|
環境溫度
|
溫度：-20℃～70℃ 相對濕度：5%～95%RH不結露
|
|
外形尺寸
|
長寬高130*95*56mm
|
|
安裝方式
|
35mm DIN導軌卡裝
|
電參數采集模塊廣泛應用于各種工業測控系統、新能源管理系統、變電站自動化、地鐵、樓宇配電、工礦企業、電力監控場合的主進線分支線監測，通用GCS,GCK,MNS,GGD等柜型。電參數采集模塊產品性能穩定，質量可靠，性價比非常高。
電參數采集模塊RS485接口應用說明
1、模塊通電正常運行時RUN燈閃爍,通訊發數時TX燈閃爍。產品RS485通訊口使用屏蔽雙絞線連接。組網時可將32只模塊掛在同 RS485網絡上,通過使用YF8521隔離中繼器可增加模塊連接數量多達255只。由于出廠默認:通訊地址1#，9600bps,數據格式8.N.1所以多個模塊在與上位機連接、應用時，模塊通訊地址不能重疊，波特率要 致。修改地址波特率可以使用通用串口調試軟件或者本公司提供的專用測試軟件進行。數據采集：將模塊正確連接，主機發送正確讀數據命令，模塊將采集的數據回送主機。
